特 長
インラインでは発見できない検査を実現
- 最大読み取りサイズ:900mm×1200mm
- 菊全サイズのスキャン時間:6 秒
- スキャン開始から検査完了まで約40 秒の高速検査
※紙面マスターとの画像比較検査時
刷出し紙面 vs. 印刷抜取り検査
刷出し紙面の多面付けの一部を選択又は全面を選択し、マスター登録を行い、印刷紙面の抜取検査を行います。
蒸着紙、クリアパック対応
金銀など表面に光沢がある蒸着紙やクリアパックの検査にも対応します。
データ vs. 印刷物の比較検査機能
デジタルデータをマスターに設定、スキャンデータとの比較検査を行います。

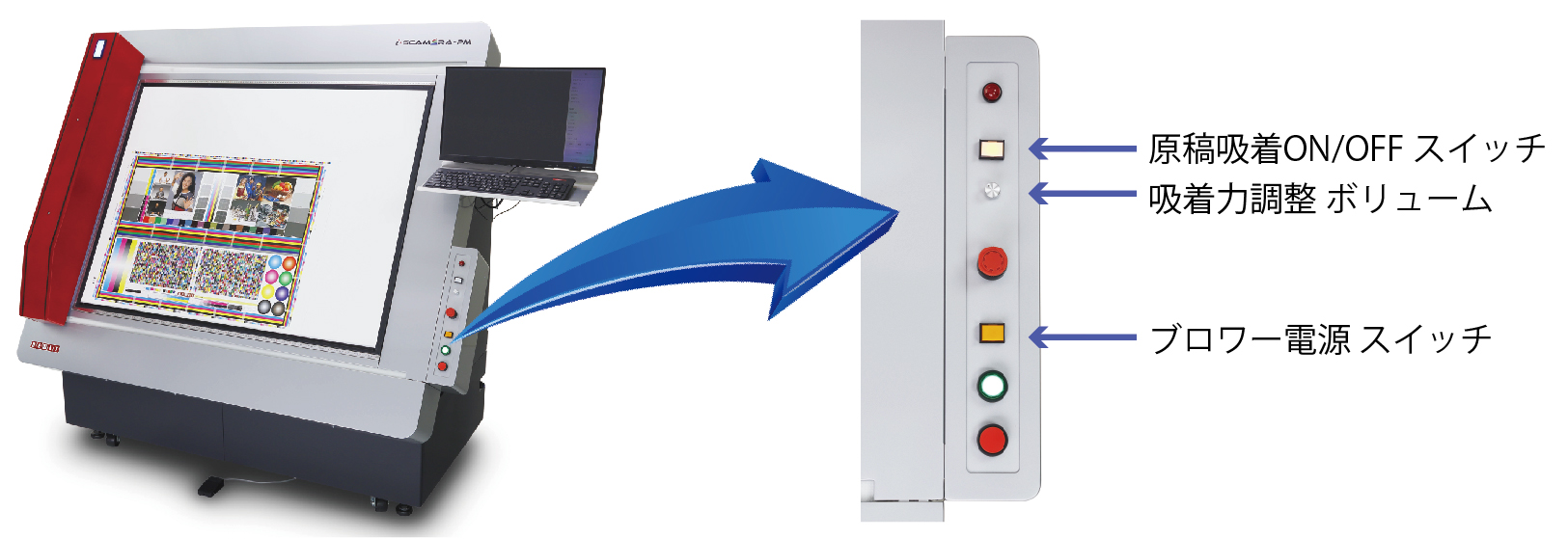

原稿吸着用ブロワー
バキューム吸着コントロールにより反りのある紙面も強力に固定し、安定検査を 実現します。
![iSCAMERA-PM_HP画像2_190116](https://www.newly.co.jp/wp-content/uploads/87336eb25e12d282b417f866741c7c94.jpg)

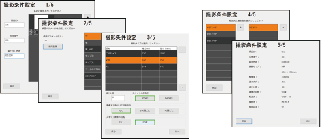

タッチパネルで簡単操作
現場作業に即したタッチパネル入力方式を採用し、検査品の選択・条件設定から 検査実行まで、
簡単操作でご使用頂けます。
![タッチパネルで簡単操作_画像](https://www.newly.co.jp/wp-content/uploads/8c71c59c78ada1aaf4e61807b4364a0c1.jpg)
微細欠点を高い精度で検出
独自開発の検査アプリケーション(Quick Inspection)により誤検知を少なくし、
欠点を確実にキャッチします。

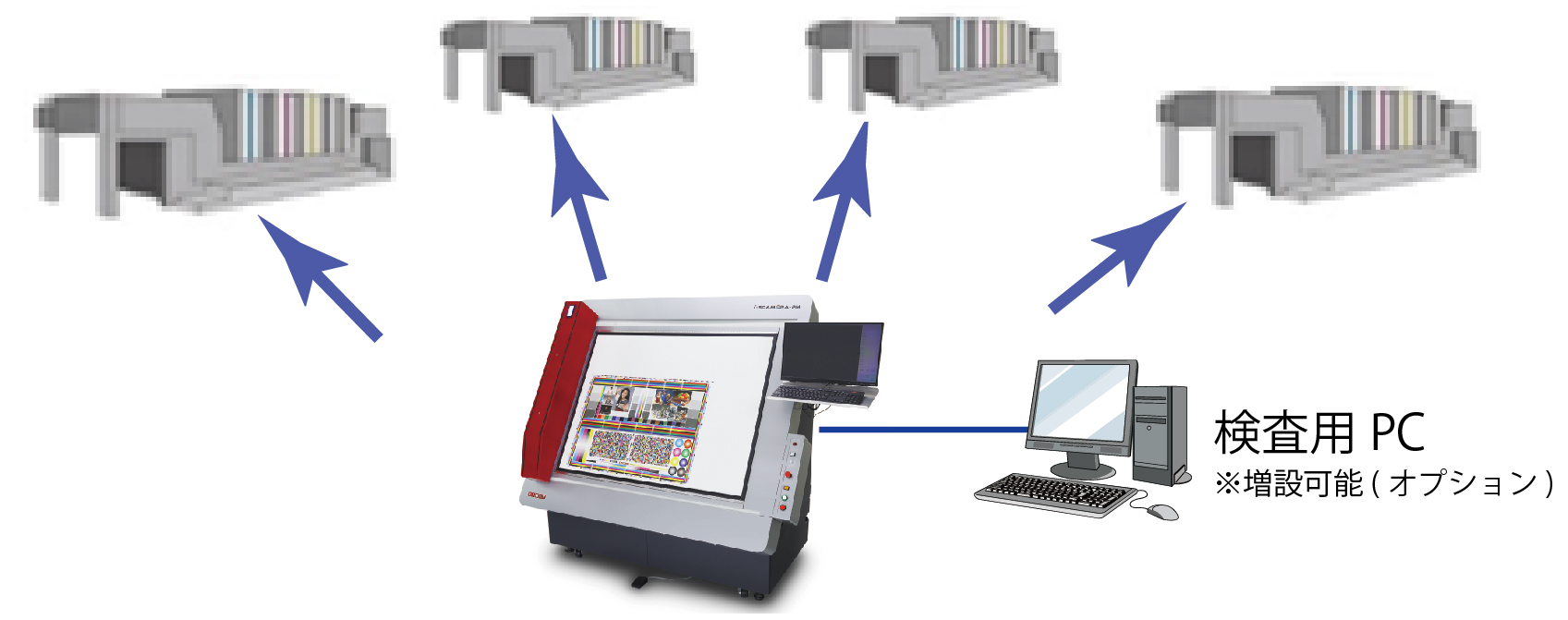

複数台の印刷機に対応
検査機1台で複数台の印刷機に対応し検査用PCの増設も可能です。
検査結果の追跡や履歴管理により複数の作業者で運用できます。
![iSCAMERA-PM_HP画像3_190116](https://www.newly.co.jp/wp-content/uploads/ecc00e06e6ae6b9271a07e020abf5aca.jpg)
欠点検出例 2
![欠点サンプル_文字抜け_画像](https://www.newly.co.jp/wp-content/uploads/bb9ba76d40760dd0e3be961b288e1541.jpg)
![欠点サンプル_文字潰れ_画像](https://www.newly.co.jp/wp-content/uploads/477b8a74f12d0cd05f3a0c79e3ae3d3a.jpg)
仕 様
- 品目
- iSCAMERA-PM
- 機種名
- FP1000-R
- 型式
- IPP1-60CA0-UPR
- 検査対象
- オフセット印刷紙面
- スキャン方式
- ヘッド移動方式 ※非接触上面読取
- 読取有効サイズ
- 900mm×1,200mm ※厚み1mm 以下
- 光学解像度
- 600dpi
- 出力解像度
- 300dpi、400dpi、600dpi
- 光源
- 専用白色LED 光源
- 原稿ステージ
- 原稿吸着機構有り(吸着用ブロワー内蔵)
- スキャン速度
- 300mm/sec ※スキャン所要時間:約6sec(菊全サイズ)
- インターフェース
- USB2.0、Ethernet、カメラリンク ×3
- 検査仕様
- 紙面マスターとの画像比較検査 、データ比較検査
- 検査時間
- スキャン+検査時間 約40 秒 ※菊全サイズ、300dpi 時(紙面マスターとの画像比較検査)
- ドライバー
- 専用アプリケーション
- アプリケーション
- 検査アプリケーション(Quick Inspection)
- OS
- Windows 10 Professional 64bit (日本語版)
- 外形寸法
- 1,765(W)×976(D)×1,675(H) mm(突起物含まず)
- 本体重量
- 約350kg( 内蔵PC、PCラック、モニター、キーボード、マウス除く)
- 入力電源
- 単相AC200~240V (50/60Hz)
- 消費電流
- 9.3A
- オプション
- 増設用検査PC+検査アプリセット
保存用PC+ネットワークHDD+検査結果表示アプリ
*本ページ記載の会社名・システム名・製品名は一般に各社の登録商標あるいは商標です。なお、本文中では ™・® マークは明記しておりません。
*仕様および外観は変更になる場合があります。
