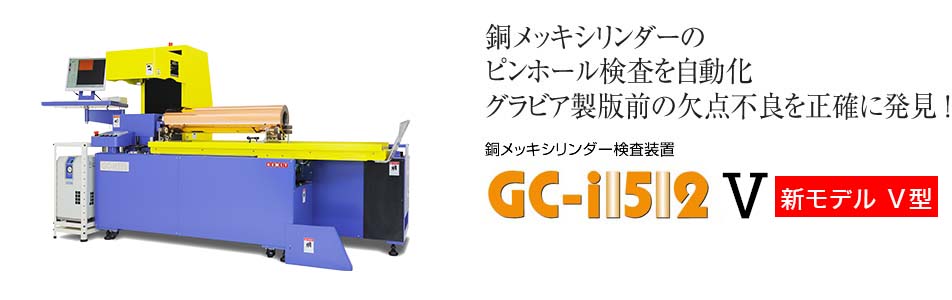

GC-i1512Ⅴ

特 長

『検出能力向上と高速化』の新モデル

「GC-i1512Ⅴ」は新開発の高解像度ヘッド採用で検出分解能を向上、検査サイクルを1.5倍以上に高速化、あわせて欠点箇所のマーキング機構も高速化、その結果、大幅に生産性を向上させることが出来るようになりました。(数値は当社比)

例えば、標準的サイズの軟包装シリンダーを約18本/時間の検査が可能です。
また、タッチパネル操作、防塵対策の面にも工夫を加えましたので、新モデルはお客様の生産現場で安定した品質と生産性の両面からサポートを致します。

高速化と検査性能の向上を実現

従来モデル(Ⅳ型)の約1.5倍以上の検査速度を実現し生産性が向上。
また、高解像度ヘッドにより検査性能を向上しました。

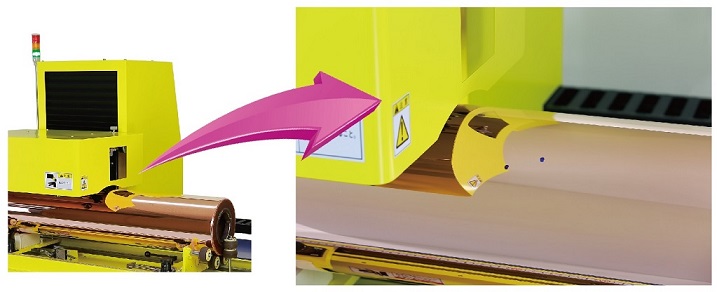

マーカー機構(高速化対応)

検査結果は回転中のシリンダーへ最短時間でマーキングします。

GC-i1512V_カタログ使用画像_特長

シリンダーローダー/キャッチローラー

作業員の負担を軽減するローダー機構を検査で使用し、
両軸チャックの手間を無くし、安全で確実にシリンダーのセットを行えます。

シリンダーローダー機構シリンダーキャッチローラー

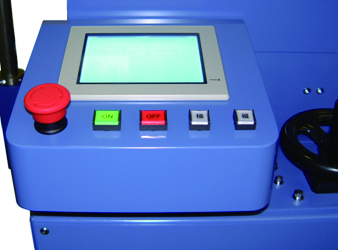

タッチパネルで簡単操作

タッチパネルを採用し、「検査条件の入力」、「検査スタート」が作業手袋のままで行えます。

GCI_007

現場環境に強い、防塵対策

シリンダー表面清掃後に付着する粉塵を除去するエアー及び、除電ブラシを装備。
また、検査用PCは防塵ケースを取付け現場環境に対応します。

現場環境に強い防塵対策

シリンダー・チャックアタッチメント

標準サイズは内径 50φ~ 110φに対応。
ご要望により別途特注サイズ可能。

シリンダー・チャックアタッチメント

仕 様

品名
GC-i1512Ⅴ
型式
ICY6-80M20-NWR
検査対象
バフ処理済銅シリンダー
ノンバフ銅シリンダー
※表面条件が均一かつ錆がないこと
シリンダーサイズ
面長: 250~1500mm×周長360~1200mm
重量: 100㎏以下
光源
専用白色LED
検査時間
面長:1200mm×周長:600mmの銅シリンダーの場合
約80秒(スタート~検査終了まで)
アプリケーション
専用アプリケーション
外形寸法
2829(W)×1111(D)×1537(H)mm
本体重量
560kg
電源入力電圧・周波数
単相AC100~120V(単相AC200~240V) 50/60Hz
電源入力電流
単相AC100~120V時:2.2A(単相AC200~240V時:1.2A)
エアー仕様
圧力:0.5MPa 流量:120L/min
付属品
フットスイッチ
エアードライヤー
オプション
チケットプリンター
オイルフリーエアーコンプレッサー

*本ページ記載の会社名・システム名・製品名は一般に各社の登録商標あるいは商標です。なお、本文中では ™・® マークは明記しておりません。
*仕様および外観は変更になる場合があります。

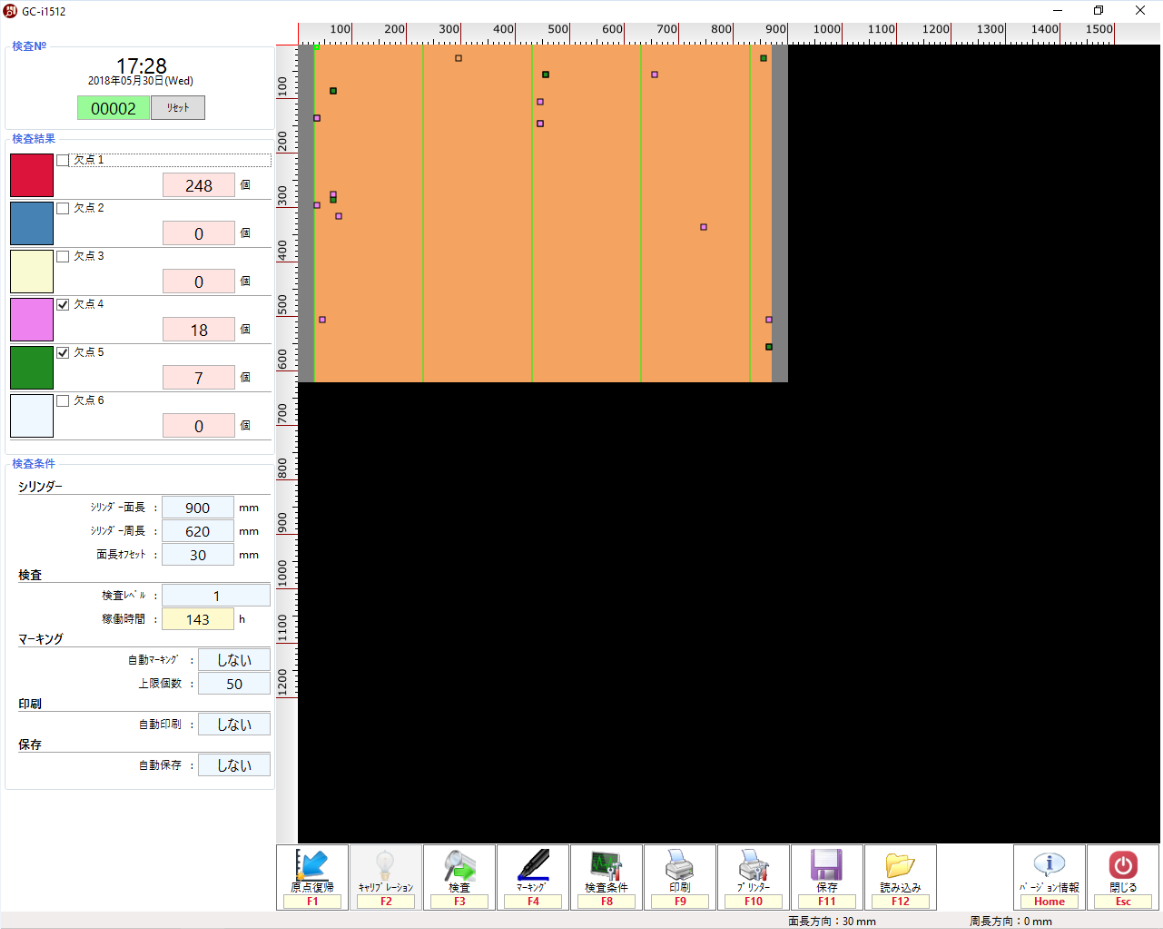

ソフト

専用アプリケーション

6段階の分別と出力選択が可能です。
微細な欠点検出を行います。

GCIソフトメイン画面
