特 長

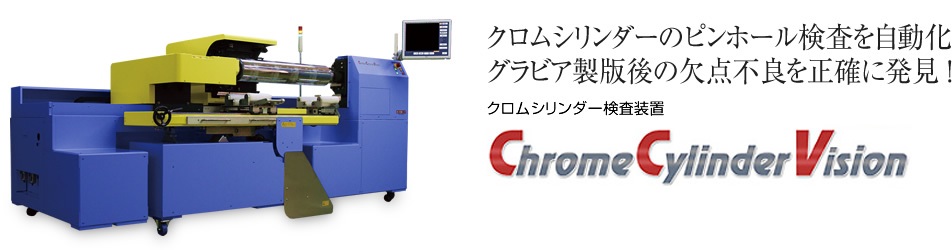

版検査の自動化を実現!
クロムシリンダー表面をCCDセンサーで読み取り、グラビアシリンダーの製版工程で発生するピンホールやキズ、文字柄欠けなどの品質検査を行います。
人に頼る検査から見逃しのない性能で検査時間の大幅短縮を実現します。
シリンダーローダー機構
安全作業に配慮したシリンダーローダー機構付きです。
独自検査方式を採用!
シリンダー単体比較検査
製版データがなくても、面付シリンダーを読み取り比較検査を行います。
製版データ比較検査(オプション)
製版済シリンダーを読み取り、製版データと比較検査を行います。

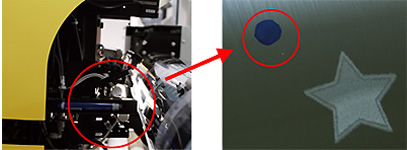

マーカー機構
検査終了後、連続動作あるいは検査後に単独で発見したピンホールの位置から1cm角内に、油性ペンで自動マーキングができます。
マーカーペンは、乾きにくい油性ペンを採用し、交換取り外しがワンタッチで行えます。
現場環境に強い防塵対策
シリンダーに付着する埃や塵を除去する除電エアーおよび除電ブラシを装備し、現場環境に配慮します。
タッチパネルで簡単操作!
オペレーションも楽々!
現場作業に適したタッチパネル式モニターです。
仕 様
- 品名
- Chrome Cylinder Vision
- 型式
- ICY6-80M20-MAR
- 検査対象
- グラビア印刷用シリンダー
- シリンダーサイズ
- (面長)250~1,500mm×(周長)360~1,200mm
(重量)150kg以下
- 疵検出方法
- シリンダーの非柄画像領域画像よりピンホールや疵等の欠点を検出
- 検出器
- 800dpi
- 光源
- 専用白色LED
- インターフェース
- Ethernet
- 検査タクト
- シリンダーサイズ(周長600mm×面長1200mm)の場合
セット~検査/結果マーキング~排出までを約10分
- シリンダー回転数
- 79mm/sec
- 検査方式
- シリンダー単体比較検査
- アプリケーション
- 専用アプリケーション
Chrome Cylinder Vision Proof Impression Viewer
Inspection Result Viewer
- 外形寸法
- 3,140(W)×1,260(D)×1,435(H)mm(表示灯含まず)
- 本体重量
- 約1,880kg
- 入力電圧
- 単相AC100~120V(50/60Hz)
- 消費電流
- 7.8A
- オプション
- エアーコンプレッサー
製版データ比較検査
データ変換用 WorkStation
*本ページ記載の会社名・システム名・製品名は一般に各社の登録商標あるいは商標です。なお、本文中では ™・® マークは明記しておりません。
*仕様および外観は変更になる場合があります。
