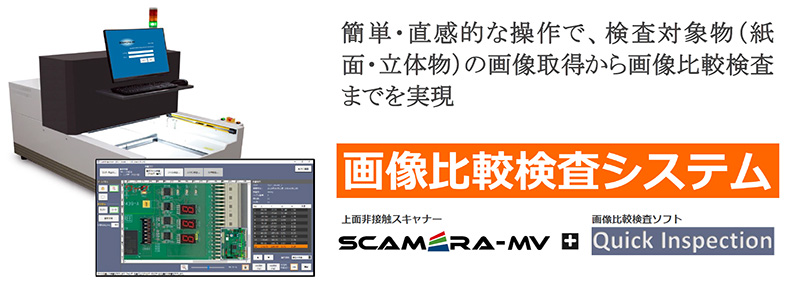

画像比較検査システム

特 長

実装基板、成形品、マスクプレートなどの立体製品を上面スキャナーで画像取得し画像比較検査を行います

直線的な操作で検査内容(検査プログラム)の登録~画像比較検査までを垂直立ち上げ

  • 専任者、熟練者不要!誰でも簡単にご利用できます
  • 登録は数値入力といった複雑な操作を省き、簡単操作で登録
  • 検査は登録済みのプログラムを選択(呼出し)し、ワークをセット後、開始を行うだけ

検査工程の課題である、人による判定のバラツキを大幅に軽減

  • システムを導入することで良否判定基準を確定できます

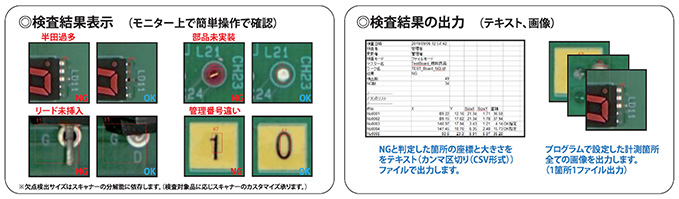

検査結果はすべて「テキスト」と「画像」ファイルで出力可能

  • 「テキスト」と「画像」ファイルがあることで、品種や生産ロット単位での良否傾向の把握が容易に行えます
  • 把握した結果を生産工程にフィードバックすることで、生産工程の安定化にもつながります
  • 良品結果も画像取得することで、納品時の検査証明書などにもご活用頂けます

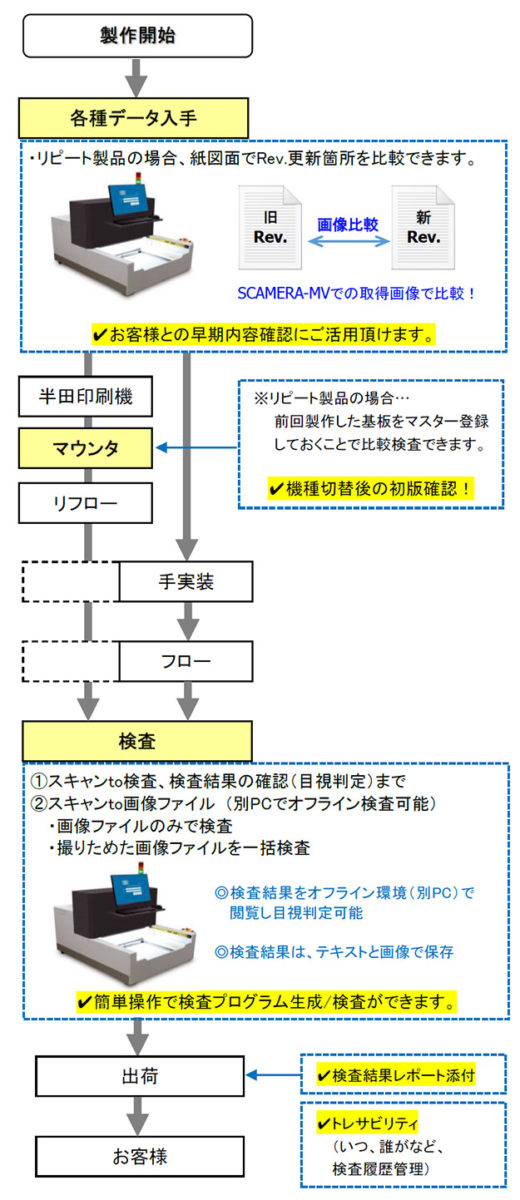

運用シーン 【実装基板製作】

仕 様

品名
SCAMERA-MV SX350-R
SCAMERA-MV SX500-R
型式
SX350-R:IPB0-42C30-UPR
SX500-R:IPB0-42C31-UPR
スキャン方式
読取ユニット固定/ワーク移動方式
※読取ユニットは Z 軸方向に可動
読取有効サイズ
SX350-R:350mm(幅)×450mm(奥行)
SX500-R:500mm(幅)×500mm(奥行)
ワーク厚み有効サイズ
100mm以下
ワーク積載最大重量
5㎏以下
光学解像度
424dpi
出力解像度
212dpi、424dpi、848dpi
出力
カラー:R・G・B各8bit(24bit フルカラー)
画像フォーマット
TIFF、BMP、JPG
光源
白色LEDドーム照明 or LEDライン照明(2灯)
※ 工場出荷オプション
スキャン速度
47mm/sec
インターフェース
USB2.0
ドライバー
専用アプリケーション
検査ソフトウェア
Quick Inspection
OS
Windows 10 Professional (64bit版)
PCメモリー8GB以上
外形寸法
SX350-R:867(W)×1,142(D)×739(H)mm
SX500-R:1,023(W)×1,242(D)×739(H)mm
本体重量
SX350-R:約120kg
SX500-R:約130kg
入力電源
単相 AC100~240V(50/60Hz)
消費電流
SX350-R:2.6A
SX500-R:2.9A

*本ページ記載の会社名・システム名・製品名は一般に各社の登録商標あるいは商標です。なお、本文中では ™・® マークは明記しておりません。
*仕様および外観は変更になる場合があります。
