特 長
Merit
3D加飾に最適な高精度3Dスキャニング・システム
- 3D加飾、エンボス用途に最適
- 最大450mm×450mmサイズの対象物をスキャニング
- 微細な凹凸のある対象物の表面検査にも活用できます
微細な表面凹凸をサブミクロン精度で測定
SCAMERA-MD（スキャメラ-エムディー）は、対象物表面の3次元情報を非接触にサブミクロン精度で測定するスキャナーです。
ステージ上にセットされた対象物（最大450mm×450mmエリア)を水平(X-Y)方向8μm、垂直(Z)方向1μmの分解能で高速に測定し16bitのグレースケールデータで出力します。
この出力データは、3D加飾加工に必要なエンボス加工用の凹凸データとしてご活用頂けます。
本製品により、合成繊維、合成皮革、建築内装材（木目/石材など壁紙、床材）、自動車内装材、商業装飾、アート画像、商品カタログ、グラビア・ロール、エンボス金型等において、付加価値の高い製品を造ることが可能になります。
カラースキャン画像の取得
3D測定データと同じ領域をカラー画像として取得することもできますので、3D測定データと合成し、本物志向のお客様を満足させる各種商品（用途）開発にもご活用頂けます。

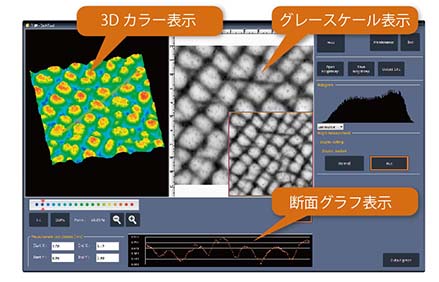

3Dデータの確認

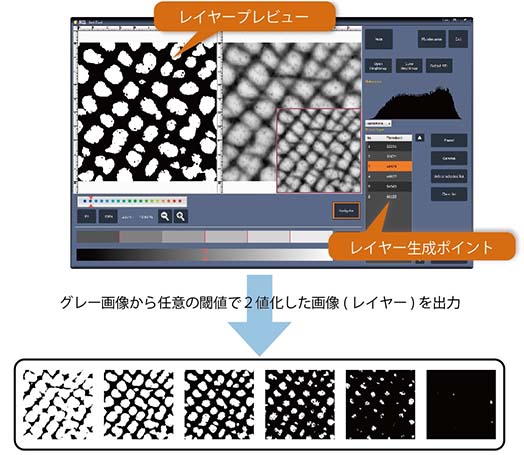

２値化画像（レイヤー）を簡単生成

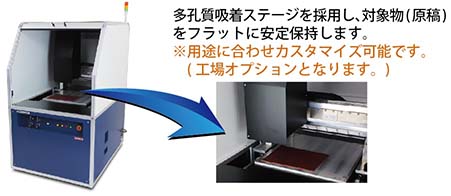

対象物の固定
仕 様
Product Specification
- 品名
- SCAMERA-MD
- 型式
- M0-317M29-NWR
- スキャン方式
- ヘッド移動方式
- 読取有効サイズ
- 450mm×450ｍｍ
- 3D測定分解能
- X=0.008mm、Y=0.008mm、Z＝0.001mm
- 3D測定出力データ
- 解像度：600～3,175dpi、グレースケール：16bit
- 3D測定時間
- 約60分 (300×200mmエリア)
- カラースキャン分解能
- 0.02mm (解像度：1270dpi)
- カラースキャン光源
- 白色LED (リング照明)
- カラースキャン出力データ
- 解像度：1,270dpi、カラー：RGB 各8bit・16bit
- カラースキャン時間
- 約18分 (300×200mmエリア)
- インターフェース
- RS232-C、GigE、Ethernet
- ドライバー
- 専用ドライバー
- アプリケーション
- 専用アプリケーション
- OS
- Windows 7 Professional、Windows 10 Pro (64bit) 日本語版
- 外形寸法
- 900(W)×1,235(D)×1,590(H)mm (突起物含まず)
- 本体重量
- 約540kg
- 入力電源
- 単相 AC200V (50/60Hz)
- 消費電源
- 3A
- 付属品
- コントロールPC
＊本ページ記載の会社名・システム名・製品名は一般に各社の登録商標あるいは商標です。なお、本文中では ™・® マークは明記しておりません。
＊仕様および外観は変更になる場合があります。
サンプル画像
Sample Image
革
紙
木材（木目）
金属（コイン）
